复杂 PCB 制造,覆盖样板到中小批量

灵活承接多品种、小批量及复杂板项目,并提供配套 PCBA 服务


支持多层板、HDI、射频、高铜厚等复杂 PCB
原型打样 → 小批量试产 → 规模化量产

技术咨询 快速报价

复杂 PCB 制造,覆盖样板到中小批量
电路板裸板生产和组装工艺能力

电路板裸板生产和组装工艺能力

覆盖样板、小批量到量产全阶段

我们提供灵活可定制的PCB与PCBA全流程制造解决方案,服务硬件工程师、初创团队与OEM客户,从早期原型打样、小批量试产到规模化量产全程适配。

裸板电路板类型

——极致精细钻孔尺寸,材料介质管控,高阶层压对位精度管控,成品全电性通断全检,我们23年裸板生产经验,让我们更优质交付电路板项目结果
查阅更多电路板生产经验
多层盲埋孔电路板BGA HDI 电路板软硬结合电路板铝基金属基电路板大电流厚铜电路板射频微波电路板
多层盲埋孔电路板

多层盲埋孔电路板

专为高密度布线、高信号完整性要求的复杂电路打造

典型应用场景:工业控制单元、通信传输设备、车载电子模组



  • 2至40层全阶PCB量产制造能力
  • 高多层板层叠结构仿真与定制化设计
  • 全程阻抗闭环管控的高精度布线工艺
  • 全类型盲孔、埋孔结构加工支持
  • 全规格高玻璃化转变温度(高Tg)板材灵活选




了解多层电路板孔技术,叠层
BGA HDI 电路板

BGA HDI 电路板

专为搭载细间距BGA器件、需要紧凑体积的高密度电子产品制造。

应用场景:AI算力硬件、便携医疗设备、智能终端

  • 激光微孔HDI任意层互联工艺
  • 2 mil线宽/线距精细线路量产
  • 支持0.3 mm引脚间距BGA布线
  • 超薄HDI PCB定制打样与小批量生产

兆红HDI电路板生产工艺与经验
软硬结合电路板

软硬结合电路板

适配灵活安装、空间优化类产品

应用场景:医疗设备、可穿戴电子、车载系统

  • 刚性FR4+柔性PI层一体化压合软硬结合板
  • 三维异形空间布线复杂机械结构定制
  • 省去板间连接器,减少60%连接失效点
  • 动态弯折超10万次高可靠性柔性互联PCB

了解软硬结合板生产工艺与经验
铝基金属基电路板

铝基金属基电路板

专为高发热器件的高效散热场景打造,覆盖大功率LED模组、车载车灯、工业控制电源。

应用场景:大功率LED模组、车载车灯、工业控制电源

  • 高导热铝基板定制
  • 从1.0W/m·K到3.0W/m·K全导热系数铝基板定制
  • 大功率LED铝基板
  • 汽车电子散热铝基板

查阅兆红电路铝基板生产工艺

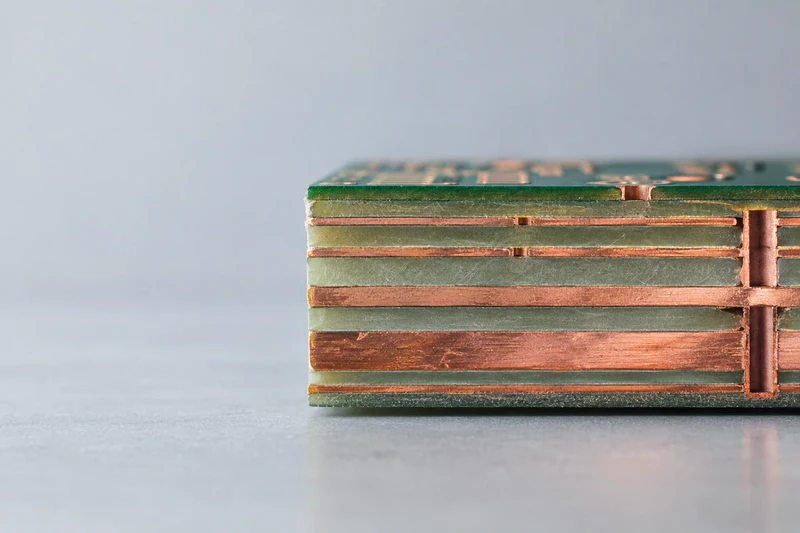

大电流厚铜电路板

大电流厚铜电路板

适配大电流、高散热的大功率产品:新能源、工控领域中承受大电流冲击和高散热压力的严苛使用场景。

应用场景:工业伺服驱动、车载电源模块、光伏储能逆变器等大功率设备

  • 3oz到12oz厚铜载流线路稳定量产
  • 大电流线路低阻抗设计,承载几十上百安培电流不烧板
  • 高导热厚铜PCB,大功率器件快速散热

更多大电流电路板工艺参数
射频微波电路板

射频微波电路板

适配通信、雷达领域高频信号低损耗传输、高抗干扰的严苛使用场景。

应用场景:5G宏基站天线板、车载77GHz毫米波雷达、卫星通信射频模组等高频设备

  • 罗杰斯/PTFE低损耗介质板稳定量产
  • Dk公差±0.05以内,50Ω/75Ω阻抗精准匹配
  • 搭配背钻工艺消除残桩,信号插损比普通FR4板降低80%
  • 低插损射频PCB,高频信号传输不丢功率

兆红射频微波电路板生产工艺

兆红电路优势

‌为什么选择我们‌

我们自2003年起专注PCB制造与PCBA组装,提供从快速原型打样到全规模量产的端到端电子制造全流程服务。

自有100000㎡生产基地,500余名工程与生产人员支撑日常运营,月PCB产能可达60000㎡。

PCB生产、SMT贴片、元器件配套、成品测试全链路是兆红电路自有产线覆盖,没有外发转包的品质与交付风险,从原型板到量产板的工艺参数全程统一,帮客户把研发试产周期大幅缩短,批量交付良率稳定可控。

端到端PCB&PCBA全流程制造服务

一站式合作伙伴,为您提供:

  • PCB定制制造
  • 元器件配套采购
  • SMT贴片+插件组装
  • 功能全流程测试
  • 整机组装与成品交付

全程服务初创团队、研发工程团队、OEM品牌厂商,覆盖从原型打样到全规模量产的全阶段需求。

兆红电路优势与服务
兆红电路优势

获取工程技术支持

提交需求后,我们将在24小时内回复您。

DFM可制造性评估与设计审查 DFM可制造性评估与设计审查

技术咨询 技术咨询

快速响应 快速响应

我们能帮您什么?
姓名*
邮箱*
公司名称*
地址
职称
电话号码
留言信息
上传Gerber/PCB文件:

我们的行业解决方案

从小批量打样到大批量交付,客户不用在不同环节反复沟通确认,我们直接把你的电路设计从图纸变成最终可用的实体产品。


我们和客户紧密联系,在各个项目环节快速交付有质量保证的裸板电路板及电路板组装服务。
兆红电路的行业服务经验
  • 汽车系统与工业控制汽车系统与工业控制
  • 通讯5G应用通讯5G应用
  • 新能源与储能新能源与储能
  • AI设备与智能硬件AI设备与智能硬件
  • 医疗电子医疗电子
汽车系统与工业控制

汽车系统与工业控制

为汽车电子、控制系统及智能汽车应用提供可靠的PCB与PCBA制造服务。

  • 高可靠性PCB
  • 信号完整性控制
  • 工业级制造要求
了解更多汽车系统与工业控制应用电路板
通讯5G应用

通讯5G应用

23年通讯5G服务的电路行业经验

  • 5G高频板量产经验覆盖宏基站天线板、CPE终端模组,罗杰斯/PTFE板材全程工艺可控
  • 28GHz毫米波频段阻抗公差控在±5%以内,信号插损符合通讯设备实测要求
  • 背钻工艺清掉残桩,避免5G高速信号传输出现驻波超标、丢包断连
  • 累计交付超千批5G通讯类PCB/PCBA,适配运营商级设备长期7×24小时运行要求
通讯5G服务的电路行业经验
新能源与储能

新能源与储能

新能源PCB/PCBA打板、NPI测试与量产经验

深度服务动力电池、光伏储能、新能源整车客户。

  • 产品覆盖BMS保护板、电机控制器、DC-DC电源板、户用储能逆变器核心部件
  • 全流程按IATF 16949体系落地制程管控
  • 厚铜载流、高导热工艺适配大电流冲击及−40°C~125°C宽温域运行要求
  • 累计交付超2,000批次量产订单,批量良率稳定在98.5%以上
更多新能源与储能应用服务经验
AI设备与智能硬件

AI设备与智能硬件

面向AI设备与智能硬件,提供PCB裸板生产及小批量SMT服务

  • 高多层板与HDI微孔制程,适配AI板的高密度布线需求
  • DDR、PCIe高速信号链路的阻抗公差严格控制在±5%以内
  • 元器件齐套率98%以上,客户无需自行零散备货
了解AI设备与智能硬件项目经验
医疗电子

医疗电子

聚焦医疗电子场景的精密裸板电路板生产厂家(深圳)

从打样到量产,适配监护、影像、微创设备的严苛标准。

  • 医用级无卤素基材选型
  • 植入类产品满足生物相容性相关要求
  • 全流程可追溯,支持合规审核
  • 全流程按IPC Class 3标准落地制程管控
了解更多医疗电子服务经验
