PCB铜厚度详解：从1盎司到20盎司

PCB铜厚与铜重的含义

PCB铜厚指各导电层的铜层厚度。行业常用铜重表示铜箔规格，单位为oz/ft²，即每平方英尺的铜质量。将1盎司铜均匀铺在1平方英尺上，对应厚度约34.3 µm，工程交流中通常取整为35 µm。

铜箔可通过电解或压延方式制成，面积质量便于描述其供货规格。1 oz/ft²约等于305 g/m²；采购文件中常将单位简写为“oz”。不过，铜重对应的标称厚度与加工后的实测厚度属于不同指标，不能直接互换。

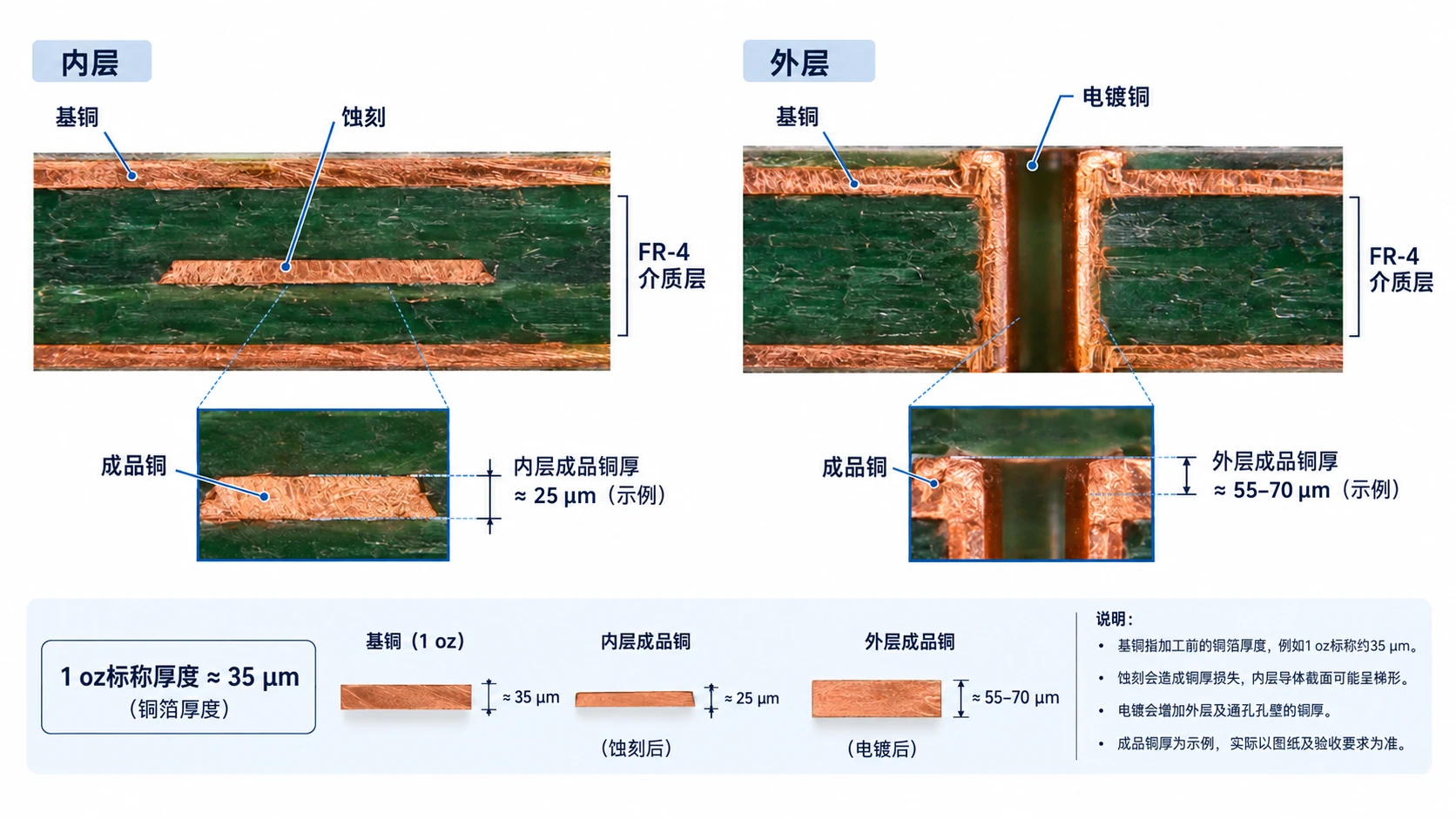

铜重、基铜与成品铜厚怎样区分？

• 铜重：以单位面积的质量描述铜箔规格。图纸采用oz标注时，应补充说明该数值用于基铜还是成品铜，避免双方按不同口径理解。
• 基铜：材料进入线路加工前的起始铜箔。常规多层板的内层通常先完成线路蚀刻，再进行压合。
• 成品铜厚：全部相关加工完成后，交付板件上实际保留的铜厚。外层电镀会增加铜厚，而内层加工可能造成铜厚损失，最终数值取决于具体工艺。

因此，“1 oz”并不等于“交付铜厚至少35 µm”。若验收涉及最小成品铜厚，应在图纸中明确层别、测量位置、最低值及适用要求。有关刚性板的验收依据，可查阅IPC-6012F标准介绍；具体限值应以双方采用的标准版本、等级和相关条款为准。

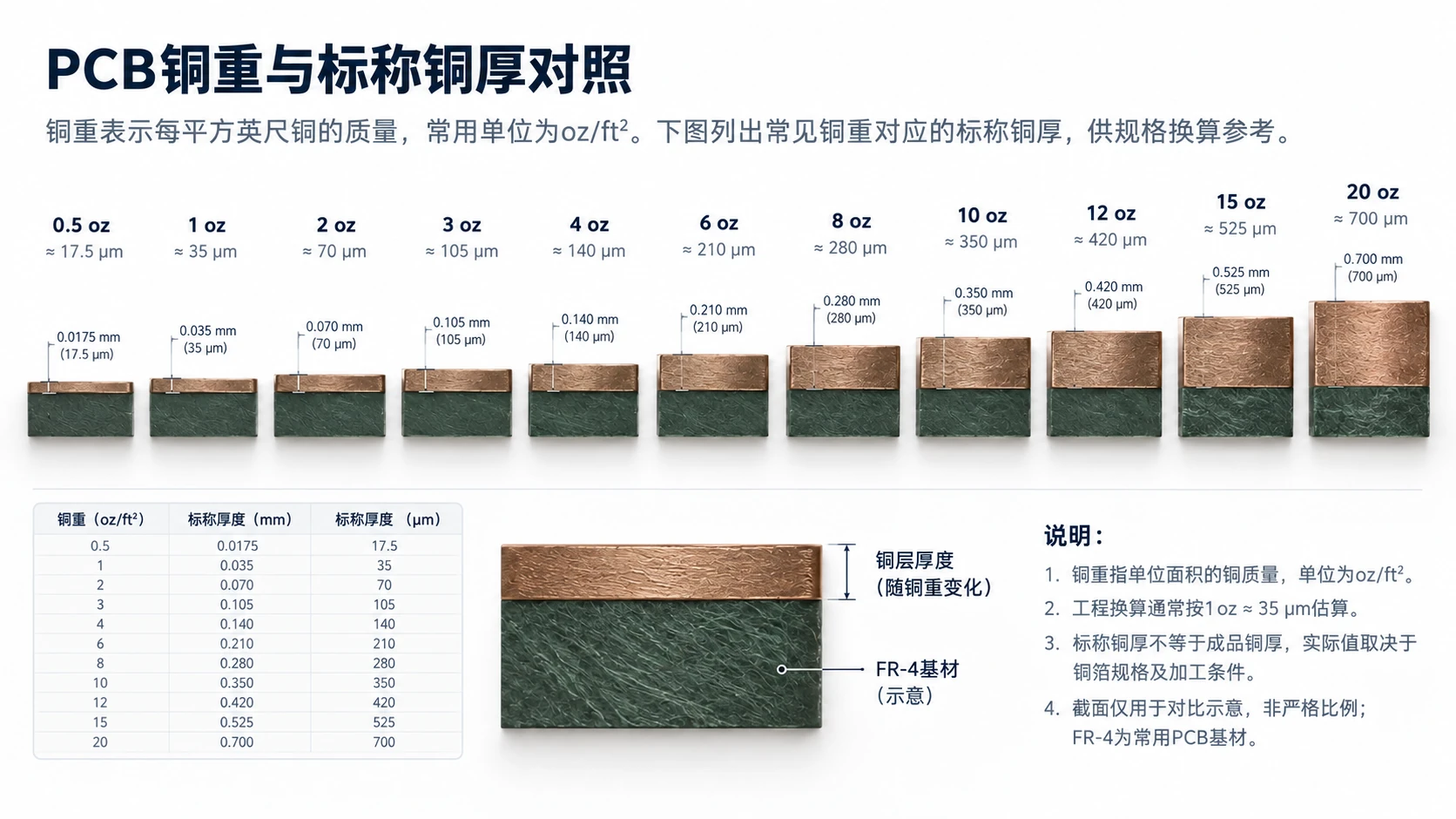

PCB铜厚换算表：1 oz至20 oz

下表按常用工程近似值列出铜重、微米和mil之间的对应关系，并附上典型用途。表内数据用于标称换算，不构成成品铜厚保证，也不代表所有工厂均支持相应结构。

快速估算时，可按每增加1 oz约对应35 µm铜厚计算。表中微米值采用取整口径，mil值为近似参考，因此不宜将两列数值作为精密尺寸公差使用。

20 oz铜厚属于什么制造范围？

20 oz约对应700 µm，也就是0.7 mm，已明显超出常规PCB铜层厚度。高功率配电、充电设备和工业功率系统可能采用这类结构，但需要专门审查叠层、线路形状、电镀分布与散热路径。10–20 oz通常属于专项厚铜制造范围，下单前应先确认工厂对实际板件结构的支持情况。

PCB铜厚对载流能力与温升的影响

在导线长度、宽度与材料不变的条件下，加厚铜层会扩大导体截面积，从而降低电阻。由R = ρL/A和P = I²R可知，相同电流经过较低电阻的线路时，电阻发热随之减小；若温升上限保持一致，允许电流通常能够提高。

但铜厚增加一倍，允许电流并不会自动翻倍。导体发热与周围结构的散热共同决定平衡温度，单靠1 oz、2 oz或3 oz无法推出通用的额定电流。即使线宽相同，不同叠层和散热环境也会得到不同结果。

同线宽条件下如何比较不同铜厚？

IPC-2152导体尺寸指导提供电流、温升与导体截面积之间的参考关系。使用这些资料时，应结合线路几何形状、板件结构及实际热环境，不能将参考曲线直接当作所有PCB通用的载流表。

为什么铜厚不能单独确定电流上限？

• 线宽：与铜厚共同构成导体截面积，较窄线路可能成为功率通路的瓶颈。
• 层位置：内层和外层的热传递路径不同，不能套用同一个散热假设。
• 允许温升：温升目标决定评估边界，还需兼顾长期运行和附近器件的温度要求。
• 板厚与基材：介质结构及材料导热能力会影响热量扩散。
• 邻近铜平面：大面积铜有助于分散热量，其位置和连接方式同样影响效果。
• 环境条件：空气流动、密闭机箱及特殊环境会改变散热能力。
• 安装方式：支撑、固定和与外部结构的接触影响对流与传导路径。

部分在线计算器采用较早的IPC-2221相关公式，其结果可能与依据IPC-2152资料开展的分析存在明显差异，尤其涉及内层导体时。比较计算结果之前，应先核对所用模型、输入条件和适用范围。

采购阶段应取得电流、线宽、层别与温升目标的联合评估结果。如果设计团队尚未完成确认，仅凭“几盎司可以承受几安培”选型，会把尚未解决的设计问题带入制造环节。

厚铜PCB的选型与典型应用

行业通常将3 oz/ft²（约105 µm）及以上称为厚铜PCB，但不同供应商的命名范围并不完全一致。与其只在询价中写“厚铜”，更有效的做法是逐层给出铜重或成品铜厚，并注明适用位置。

当常规1 oz铜层必须使用过宽的线路才能满足温升或压降目标，增加铜厚才有明确的设计价值。例如15 A电源通路是否需要4 oz或6 oz，应结合可用布线空间、允许温升及运行环境判断，不能只按电流数值指定。

厚铜有助于扩散局部热量，但整板仍需建立完整的散热路径。把铜层加厚并不意味着散热器、导热界面或机箱散热设计可以直接取消。

关于高电流和多层结构，可进一步查看JetH PCB厚铜板制造能力。20 oz项目应按专项结构确认，实际适用范围以叠层、板厚、线路尺寸、孔结构及生产评审结果为准。

厚铜PCB制造限制与成本变化

铜层加厚后，蚀刻、压合、电镀与阻焊都会面对新的控制要求。评估厚铜方案时，需同时检查细间距布线、板件平整度及加工成本，避免只看到载流能力提升。

其中，蚀刻对线路尺寸的影响尤其直接。铜层被去除的过程中会产生横向侵蚀，使导体边缘收窄，截面可能呈梯形；铜越厚，维持目标线宽和轮廓通常越困难。3 oz及以上的设计往往需要更细致的工艺控制与尺寸补偿。

阻抗控制线路也会受到铜厚和导体轮廓变化的影响。评审时应将铜厚、介质厚度及线宽共同纳入叠层方案，相关结构可参考JetH PCB多层板制造服务。

更厚的铜通常需要更宽松的最小线宽与线距规则。若功率通路与细间距器件同时存在，先检查各层功能，再决定哪些层需要加厚，往往比整板统一采用厚铜更合理。

多层PCB混合铜厚与叠层设计

同一块多层PCB可以采用不同铜重：信号层保留0.5–1 oz以支持较密集布线，电源层则按电流和温升需求配置2–6 oz或更厚的铜。这样的混合铜厚结构能够分别匹配各层功能，减少非必要的加厚。

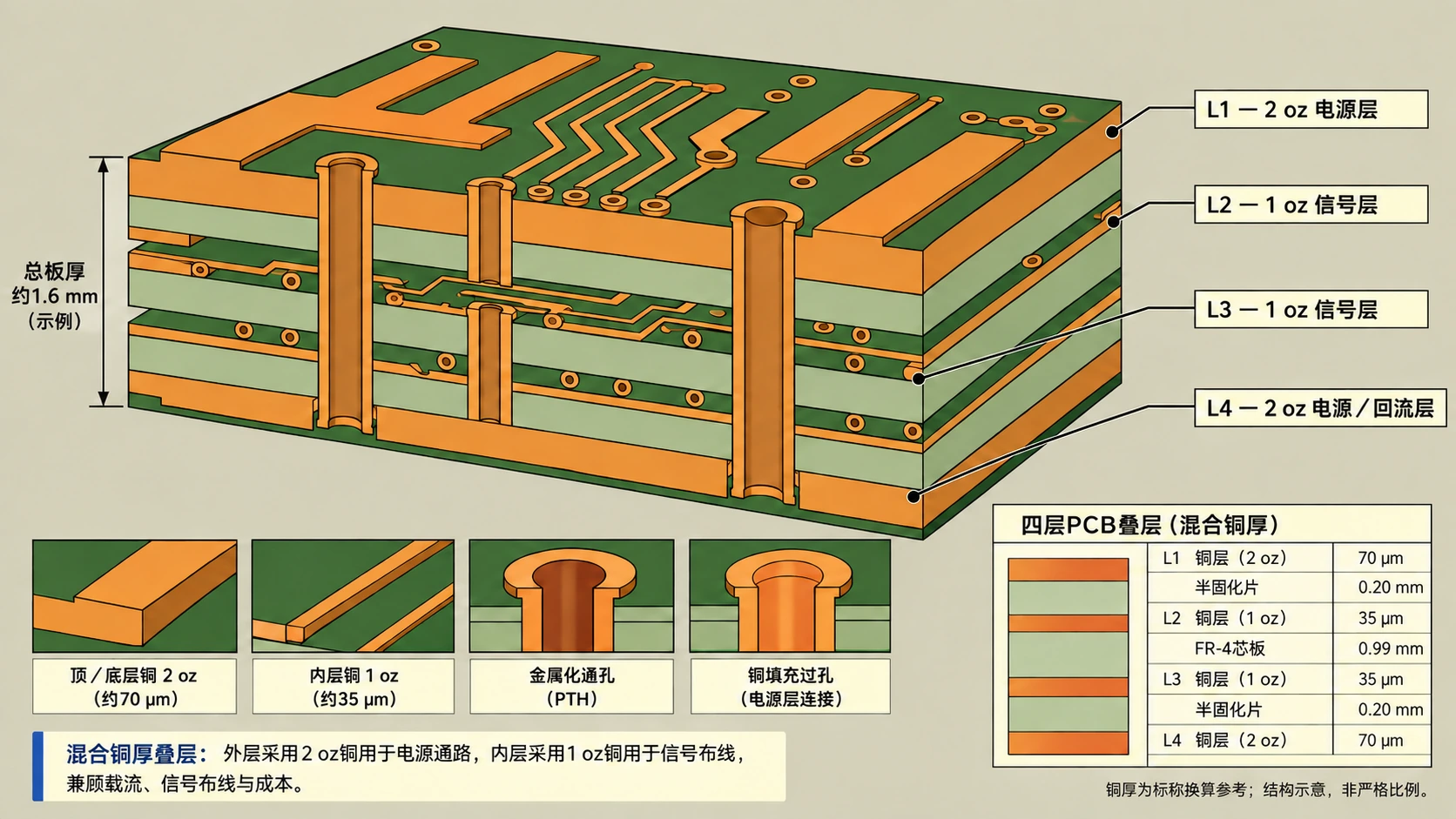

下面的四层方案用于说明分层配置方式，具体铜厚口径仍需在制造文件中明确。

更高功率的六层板，可在专用电源层配置3 oz或4 oz，同时保留1 oz信号层。混合铜厚有机会降低全部层加厚带来的材料与工艺投入，实际价格仍由完整叠层和生产路线决定。

混合铜厚叠层应怎样保持平衡？

• 外层铜重：顶底层使用相同铜重，有助于保持结构平衡。若两侧采用不同规格，应由工厂核对可制造性及补偿方案。
• 中心对称：围绕中心介质安排相近的铜厚与结构，通常有利于降低翘曲风险；明显不对称的叠层还需评估压合及回流过程中的变形。
• 功能分配：为阻抗信号保留适合的导体几何尺寸，把厚铜集中在需要高电流的层，同时检查参考平面、回流路径和跨层连接。

PCB下单时如何标注铜厚要求

制造图纸与询价资料应采用同一套铜厚口径。逐层规格、成品验收条件和电气需求写得越明确，工程澄清、报价变更及交付争议就越容易减少。

制造图纸上的铜厚检查清单

1. 逐层填写：例如“L1：2 oz，L2：1 oz，L3：1 oz，L4：2 oz”，并在同一位置注明基铜或成品铜口径。
2. 写清验收值：当成品铜厚影响功能时，补充各层最小厚度、测量位置与适用公差；仅标oz不足以建立完整验收条件。
3. 选定性能要求：按客户和终端用途确定适用的IPC-6012等级及版本，不能仅凭“医疗”“汽车”等行业名称自动指定Class 3。
4. 附上叠层图：铜厚、介质厚度、材料型号与目标板厚应能相互对应。
5. 提供电气与热数据：列明关键网络持续电流、峰值及持续时间、温升上限、允许压降或电阻目标。
6. 核对最小尺寸：将线宽、线距、孔径及孔结构交给工厂按指定铜厚评审，发现冲突后再调整制造资料。

1 oz级铜层是许多常规PCB服务的常见配置，但不同工厂的默认基铜和电镀方案可能不同。对于铜厚直接影响电气或热性能的项目，应以确认后的图纸和叠层为准。

铜厚方案尚未确定时，如何推进报价？

PCB铜厚选型与采购要点

• 换算先分清口径：1 oz标称约35 µm，实际成品厚度需结合层别与加工过程确认。
• 验收落实到交付值：铜重描述规格，最小成品铜厚描述结果，两者应在图纸中分别交代。
• 载流分析使用完整条件：线宽、层位置、散热环境和温升目标共同决定允许电流。
• 厚铜方案同步审查工艺：3 oz及以上常归入厚铜范围，线距、压合填胶和阻焊覆盖都需重新评估。
• 报价资料做到逐层明确：叠层、铜厚、性能等级、孔结构以及电气和热要求应保持一致。

把“需要厚铜PCB”进一步写成逐层规格、最小成品厚度及实际运行条件，才能让设计、制造、报价和验收围绕同一个目标开展。
