01
定制叠层：先安排信号层与参考层
信号、地和电源如何分层，需要同时考虑介质厚度、铜厚及阻抗目标。确定层序后，再核对成品板厚和结构对称性。
＋ 叠层审查包含哪些项目？
芯板与半固化片、介质厚度、成品厚度、铜厚分布、对称性、参考平面及孔的跨层方式。
制造能力
多层PCB能做多少层？关键工艺参数有哪些？
下列数据用于初步判断项目是否适配。层数增加时，还需结合成品板厚、孔径、铜厚及叠层结构一起评估，不能只看单项参数的上限。
层数
最高40层
最小线宽／线距
3/3 mil
最小孔径
4 mil
阻抗控制
支持定制
成品板厚按叠层定制
铜厚外层最高20 oz；内层最高10 oz
盲孔／埋孔按结构评估
厚径比最高20:1
可选材料FR-4、高Tg、PTFE及混压材料
出货测试PCB电性能测试
＋ 还能选择哪些表面处理？
可按产品要求评估沉金、喷锡、OSP、沉银、沉锡、硬金及闪金。若设计参数接近工艺边界，请同时提供叠层和制作说明，以便核对不同要求能否在同一块板上实现。
注：以上为工艺范围，具体可制造性以材料、板尺寸、叠层和图纸评估结果为准。
阻抗控制
多层PCB阻抗怎么控制？从叠层评估开始
如果目标阻抗已经确定，下一步就要核对走线所在层、参考平面和介质结构。板材介电参数、介质厚度、铜厚及线宽线距共同影响最终结果；这些条件必须与实际生产叠层对应。
明确目标阻抗
提供单端或差分目标值、允许公差，以及对应的信号层。
核对实际叠层
确认芯板、半固化片、铜厚与参考平面的位置关系。
确定验证方式
根据订单约定的目标值、公差和测试要求确认阻抗结果。
目标阻抗 → 叠层与材料 → 线路参数 → 生产控制 → 成品验证
＋ 做阻抗板，需要提供哪些资料？
目标阻抗及允许公差
受控信号层与参考层
线宽、线距及铜厚
拟定叠层与板材要求
结构与可制造性
多层板叠层、层数和盲埋孔结构如何确定？
一块板能不能按原设计生产，取决于这些条件能否彼此兼容。我们会结合总厚度、材料、铜分布和钻孔结构审查叠层，不单独凭“层数”判断难度。
02

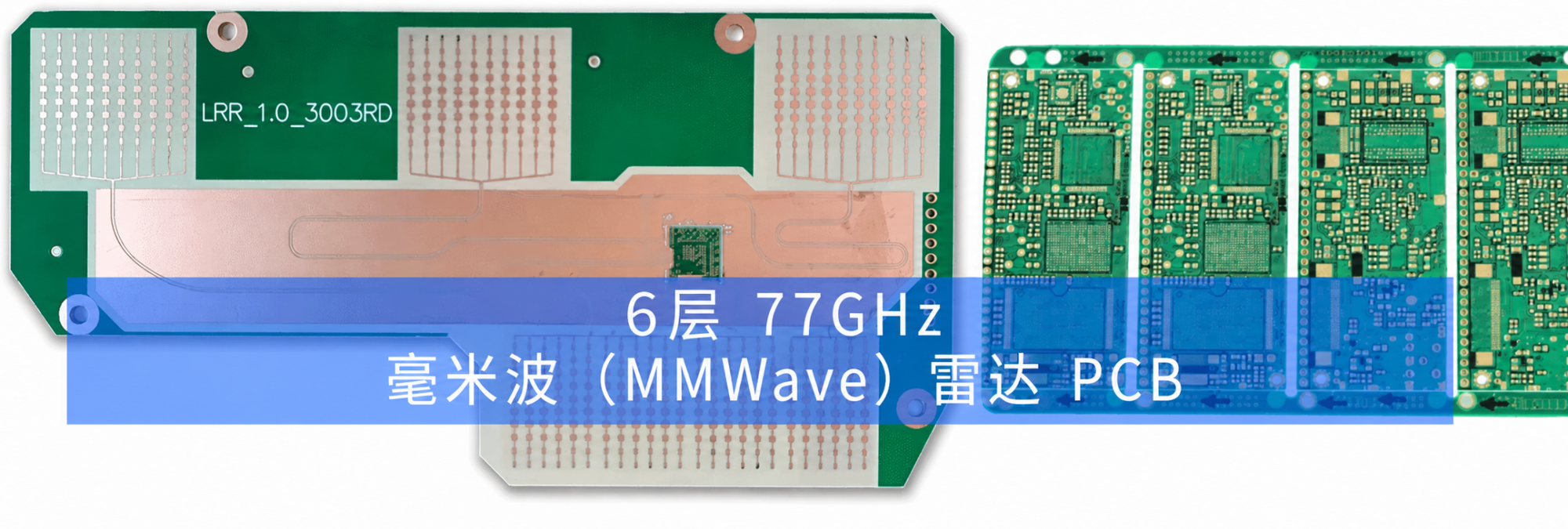

从4层板到高层数多层板
4、6、8、10、12层等项目可按设计资料评估；更高层数的项目，重点核对板厚、对位、钻孔和压合要求。适用项目最高可评估至40层。
＋ 层数增加后，哪些参数更关键？
成品板厚与孔径的比例、层间对位、铜厚分布、压合次数及阻抗结构。
03
通孔、盲孔和埋孔的选择
不同孔结构决定钻孔、压合和电镀路径。若设计包含盘中孔或背钻，也应把跨层范围及相邻结构一并提交审查。
＋ 孔结构的可制造性看什么？
孔径、跨层范围、焊环、厚径比、孔铜要求及压合结构，需要放在同一份叠层资料中核对。
04
多层板品质控制
多层PCB压合后看不到的结构，生产中如何检验？
内层线路一旦压合，就无法像外层一样直接观察。因此，我们线路检查、层间对位和压合控制是安排在的对应工序；我们后工序完成制板后，再按要求进行电测及结构验证。
01内层线路AOI
02层间对位检查
03压合过程控制
04孔金属化检验
05成品电性能测试
多层PCB常见问题
高速信号为什么常采用多层PCB？
多层结构可以为信号线配置连续参考平面，并安排独立的地层和电源层。具体效果取决于实际叠层、回流路径和走线方式，不能仅凭层数判断高速性能。
一块多层板有多个电压，电源层怎么安排？
可根据电流需求、可用层数和参考平面连续性，选择独立电源层、分区铜面或走线供电。电源分区的位置还要核对信号跨区后的回流路径。
多层PCB的阻抗结果如何确认？
先确认目标阻抗、公差和受控线路，再核对实际叠层、介质、铜厚与线路尺寸。采用何种测试结构及判定方式，应在生产前与客户确认。
多层板询价时，除了Gerber还需要提供什么？
建议同时提供层数、叠层、成品板厚、材料、铜厚、孔结构、表面处理、阻抗目标及特殊公差。资料越明确，越容易在报价前发现设计与制造要求之间的冲突。
多层PCB打样或批量生产，先发资料确认方案
请发送Gerber或ODB++、叠层图、材料、铜厚、孔结构和阻抗要求。若已有制作说明或验收标准，也请一并提供，便于工程团队核对可制造性并报价。
