打样：确认成品状态
检查厚度、折叠形态、外壳配合、电气性能及测试可达性。
深圳市兆红电路有限公司提供刚挠结合板定制服务，从工程评审、原型打样、批量生产到后端 PCBA 组装，配合紧凑空间布线、折叠互连及多刚性区域等结构需求。
投产前，我们先把结构问题说清楚，以下是我们审核软硬结合板的工程要点
兆红电路会核对制造文件与实际使用条件。只有 Gerber 文件时，我们能看到线路，却未必能判断装机后的弯折和受力情况。
哪些铜层穿过柔性区？刚性材料在哪里结束？我们按区域核对材料、铜厚、成品厚度、过孔及阻抗要求。
确认方向、半径、柔性区厚度和走线方向，并区分安装时一次折叠与使用中的反复弯折。
检查交界附近的过孔、铜宽突变、覆盖膜边缘及补强边界。电测合格，并不等于这些位置没有机械风险。
连接器插拔、器件重量、固定点和外壳空间都可能影响柔性区受力。涉及这些条件时，请提供机械图或 STEP 文件。
同一块板上的不同区域，要按不同结构评估
请在资料中标明刚性区、柔性区、覆盖膜和补强的边界，以及产品最终的折叠状态。
承载器件、连接器、密集布线或固定点。我们同时检查它与柔性区的连接方式。
铜层分布、厚度及线路形状，既关系到电气连接，也影响弯折表现。
开窗、搭接及边界位置需要与焊盘、连接器和弯折位置配合。
即使展开形状相似，一次安装折叠与使用中反复弯折，也需要按不同条件评估。
以下是我们兆红电路的工厂总体加工范围。具体软硬结合板能否采用这些参数，需要结合层叠、材料、尺寸、弯折要求和订单数量评估。
| 项目 | 工厂总体加工范围 |
|---|---|
| 层数 | 交付面积＜5 m²：1–40 层；≥5 m²：1–20 层 |
| 板厚 | 无阻焊 0.20–7.00 mm；有阻焊 0.40–7.00 mm |
| 铜厚 | 内层最高 10 oz；外层最高 20 oz |
| 线宽／线距 | 内层 0.5 oz：3/3 mil；外层 1/3 oz：3/3 mil |
| 成品孔径 | ＜5 m²：4–244 mil；≥5 m²：5–244 mil |
| 激光孔 | 填孔 4–5 mil；激光钻孔 4–6 mil |
| HDI 结构 | 1+n+1、1+1+n+1+1、2+n+2、3+n+3 |
| 孔径纵横比 | ＜5 m² 且孔径＞8 mil：最高 20:1；≥5 m²：10:1 |
| 阻抗公差 | ±10% |
| 交付范围 | 打样、重复生产及 PCBA 配套 |
如果多个较高难度的要求集中在同一设计中，请提供分区层叠图。我们会根据完整结构判断可制造性。
软硬结合板的品质稳定与批次生产：
打样验证结构和装配条件；进入批量阶段后，材料、工装、检验及工程变更同样需要管理。
检查厚度、折叠形态、外壳配合、电气性能及测试可达性。
管理材料、工装、检验标准、测试方式、包装及工程变更。
结合项目确定载具支撑、SMT 工序、折叠装配及功能测试方案。
当布线需要跨越不同安装平面，或外壳空间、连接器数量和装配方式相互制约时，可以评估软硬结合结构。
让连接线路沿有限的内部空间折叠布置。
适应狭窄外壳、曲面结构或多个安装平面。
连接不同位置的模块，并考虑装配条件。
按使用环境评估材料、结构及验证要求。
请说明哪些要求已经固定，哪些材料或结构仍可调整。兆红电路会据此明确评估及报价所采用的前提。
Gerber 或 ODB++、钻孔与外形文件、分区层叠、尺寸、数量及期望交期。
弯折位置及方式、覆盖膜与补强、机械图或 STEP 文件、阻抗及装机状态。
刚柔层数、材料组合、柔性区厚度、HDI 与激光孔、测试要求及组装范围。
如果现在阶段只提供Gerber文件，我们完全可以先给你出初步参考报价，不用等所有资料凑齐再启动对接。
但刚挠结合板的柔性区层数、补强材质类型、最小弯折半径、装配空间限制这些关键信息，普通Gerber二维文件没法完整识别，所以这份初步报价会明确标注3项默认假设：
1.柔性区默认采用常规1层PI膜+1oz铜厚的通用配置
2.补强默认按常规FR4局部补强核算
3.弯折要求默认按静态安装弯折标准计算
后续您补充完整叠层图、弯折定义等资料后，我们会1小时内更新精准终版报价，不会出现前期低价、后续临时加价的情况。
以先做初步沟通。如果报价涉及柔性区层数、补强、弯折方式或装配限制，还需要补充相应资料，并明确暂时采用的假设条件。安装时折叠一次与使用中反复运动，对柔性区厚度、铜层、线路方向和材料选择的要求不同。
我们发现软硬结合板的制造风险后，我们的风险反馈全是落地到具体细节中，快速和电路板设计工程师达成共识：
1.直接在Gerber图纸上圈出具体风险位置，标注清楚是柔性区压合分层、弯折走线过细，还是刚性-柔性结合处应力集中这类具体问题
2.同步说明这个风险对应的实际后果：是量产良率会掉到多少比例，还是后续组装时弯折100次就容易断线，或是成品装机后存在长期可靠性隐患
只要工艺上有优化空间，我们会直接给出2-3个可落地的调整方向，比如把弯折区线宽从0.1mm加宽到0.15mm，或是调整刚性区边缘的圆角半径，不用客户自己凭空想方案
如果确实是设计端明确不能修改的硬性要求，我们不会偷偷按常规工艺生产，一定会在正式开工前就把这个要求对应的制程极限、良率预期、额外需要增加的验证测试环节全部书面同步给你，双方确认达成一致后再启动生产，绝对不带着模糊风险往下走。
我们完全可以同步安排软硬结合板的PCBA一站式服务，不用分开找不同厂商对接，从软硬板制造到元器件贴装全流程在同一厂区闭环完成，避免跨厂流转带来的对位偏差、柔性区损伤等额外风险。

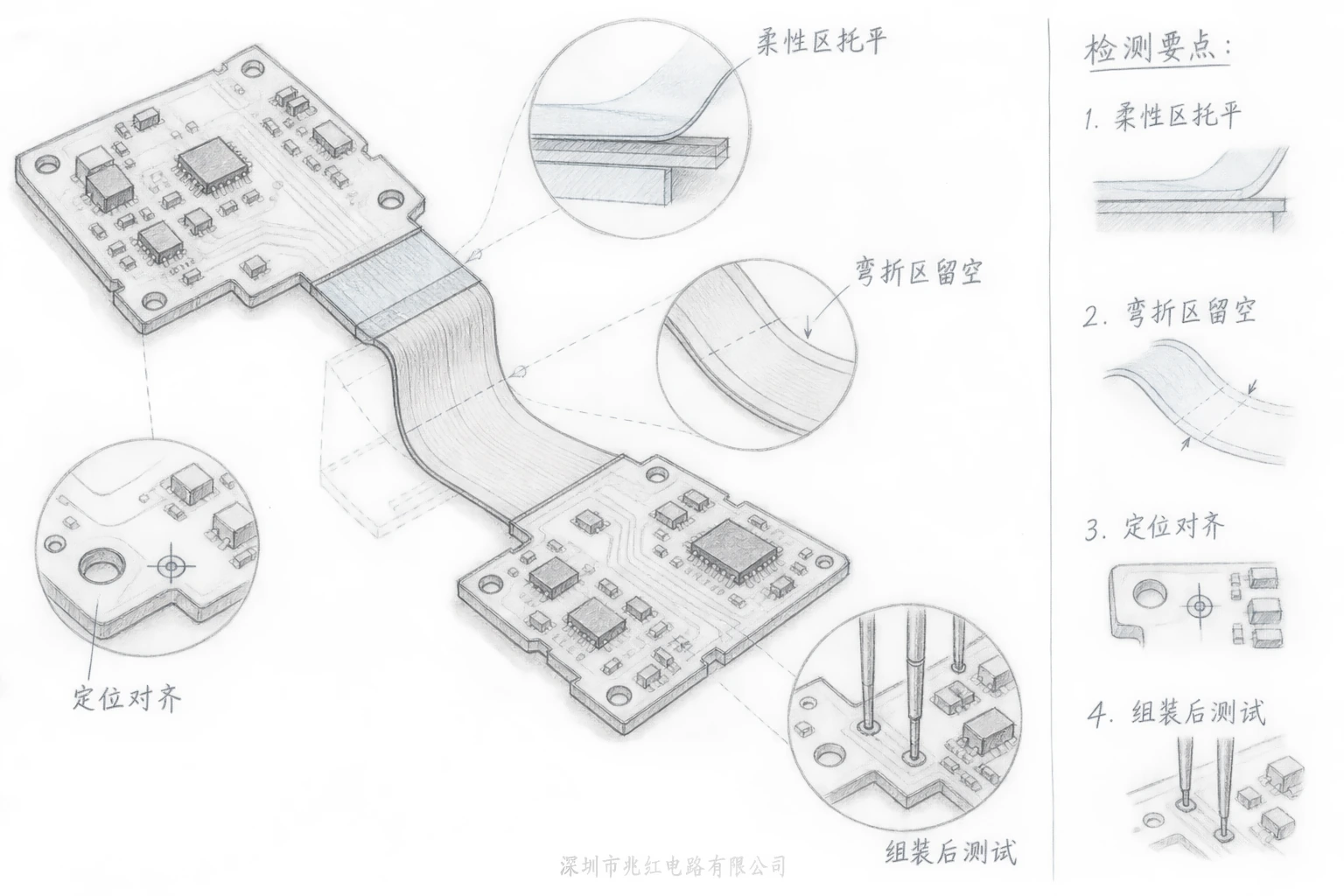

我们会在项目启动前就完成全维度联合评估，提前锁定所有关键细节：
柔性区域提前定制专用支撑载具，SMT过炉全程托平柔性区，杜绝高温下PI膜起皱、铜箔拉扯断线的问题
器件位置提前做工艺校验，弯折区100%禁放元器件，刚性区贴装基准点与软硬板制造时的定位孔完全对齐，贴装精度控制在±0.035mm以内
提前明确折叠顺序与工位，先完成所有SMT/THT焊接、测试工序，再按设计要求分步完成预折叠定型，避免先折叠后焊接导致的局部受热不均
定制专属测试工装，覆盖ICT电路通断检测、FCT全功能测试，以及弯折寿命抽验，确保组装后柔性区反复弯折仍能保持电气性能稳定
你只需要把PCB制造资料和BOM、贴装坐标、装配要求一并提供，我们从前期工程评审阶段就把软硬板制造和PCBA的工艺要求同步对齐，全程不用你跨环节协调，最终直接交付贴好器件、测通的完整软硬结合板组件。
提交需求后，我们将在24小时内回复您。
