铝基板定制厂家：散热设计、双面线路与绝缘过孔
深圳市兆红电路有限公司提供铝基板制造服务。LED照明、电力电子或通信设备项目，只要涉及导热绝缘层、双面互连、耐压测试或特殊孔槽，我们都会先看图纸和使用条件，再确认材料与加工方案。
先确认能不能做，再谈怎么做
兆红电路凭借多年电路板生产经验，解决了不同的铝基板设计需求，例如有的只需单面线路和稳定的安装接触面；有的要在铝芯结构中实现双面电气连接。后者还要检查金属化孔与铝基之间的绝缘空间，不能直接套用普通FR-4板的做法。
把Gerber、钻孔文件和关键要求发给兆红电路。我们会区分已经可以确认的规格，以及需要双方在报价前进一步明确的结构和测试条件。
发送图纸，评估铝基板方案 ↗
双面铝基板项目实物
铝基板基础工艺参数
下面的“标准能力范围”和“先进加工工艺”依据所提供的铝基板工艺参数表整理。它们用于判断项目难度；不同参数不能默认同时组合在一块板上。具体可制造范围，以材料选择和图纸评估结果为准。
| 项目 | 标准能力范围 | 先进加工工艺 |
|---|---|---|
| 板材尺寸 | 500 × 600 mm 至 1200 × 600 mm | 1200 × 1200 mm |
| 板厚范围 | 0.3–3.0 mm | 0.2–5.0 mm |
| 铜箔厚度 | 1–4 oz | 0.5–10 oz |
| 最小线宽／间距 | 0.10／0.10 mm | 0.075／0.075 mm |
| 钻孔孔径 | 0.6–6.0 mm | 0.2–6.5 mm |
| 导热系数 | 1.0–2.0 W/m·K | 3.0 W/m·K |
| 表面处理 | 喷锡／沉金／OSP | 电镀银／金手指 |
参数表用于前期技术沟通。具体板厚、铜厚、孔径、线路精度和表面处理能否组合生产，需要根据结构与订单条件确认。
铝基板结构怎么选
线路铜层、导热绝缘层和铝基，是铝基板结构判断的起点。兆红电路会先看元件在哪一面、线路如何连接、板子装在什么位置，再确定是否需要更复杂的结构。
单面线路方案
如果线路集中在一面，重点是元件发热区域、绝缘层以及铝基与灯具或散热器的接触方式。层数少，并不代表可以忽略整机安装条件。
双面线路方案
两面都有线路时，要先弄清哪些孔负责电气互连，以及孔壁如何与铝基保持绝缘。我们会把钻孔资料与叠层要求放在一起核对。
特殊孔槽方案
树脂塞孔、半孔槽、安装孔与特殊外形，需要按实际用途评估。我们先确认关键尺寸和装配关系，再确定加工及检验要求。
导热绝缘层与实际散热路径
客户提出“要3.0 W/m·K”时，我们会先确认这是指定材料指标，还是希望解决元件温度偏高的问题。两者不能画等号。绝缘层厚度、铜皮面积、铝基板与散热器的接触，都会影响最终热路径。
请提供主要热源的位置、工作条件和安装方式。兆红电路可以据此评估板材和可制造结构；整机温升仍需结合散热器、外壳及实际工况验证。
有耐压要求的项目，还要把测试电压、测试部位与方法写清楚。导热和电气绝缘应在同一份结构要求中确认。
LED照明与电力电子铝基板
同样使用铝基板，灯具与电力电子设备关注的制造细节并不相同。我们从产品装配和电气要求出发，而不是只按应用名称推荐板材。

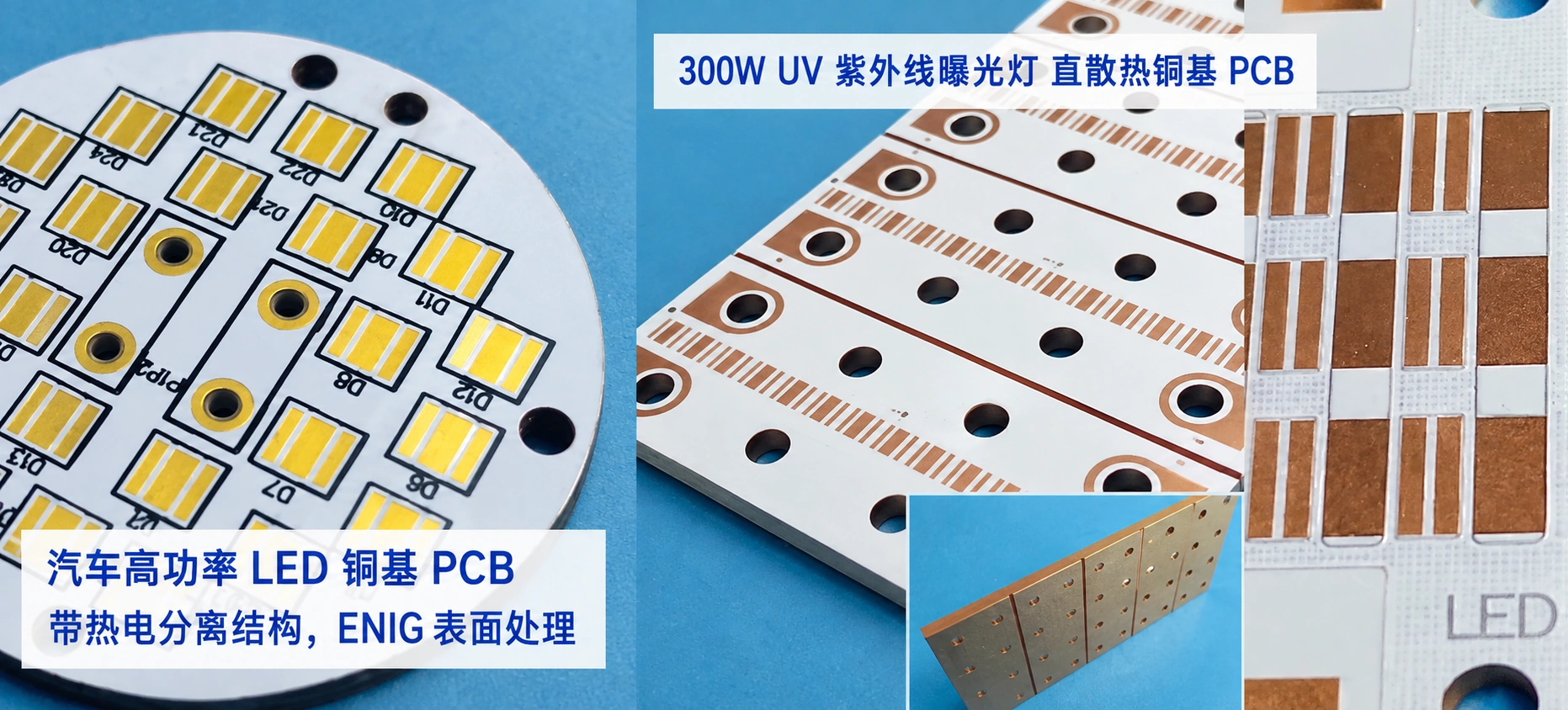

LED灯具项目
以1–24 W天花灯项目为例，我们关注灯珠布局、导热绝缘层、板边尺寸及其与灯具的贴合位置。板子做出来只是第一步，还要能按设计装进灯具并形成预期接触。
电力电子项目
除了散热，还要看电流经过哪些铜箔区域、哪些位置必须绝缘，以及安装结构是否影响耐压。请把铜厚、工作电压和关键间距写在图纸中，我们据此评估可制造性。
带绝缘金属化孔的铝基板
双面线路需要通过金属化孔互连时，不能只确认“孔能否钻出来”。兆红电路会同时看孔壁导体、铝基位置、周围绝缘空间和成品耐压要求，再判断拟采用的结构是否合适。
哪些孔负责线路互连，哪些只是安装或定位？两类孔的加工与检验要求不同。
孔位、焊盘、邻近槽位和铝基之间，是否留有足够空间实现要求的隔离结构？
如需耐压测试，请明确电压、测试点、方法和判定条件。我们按具体图纸确认。

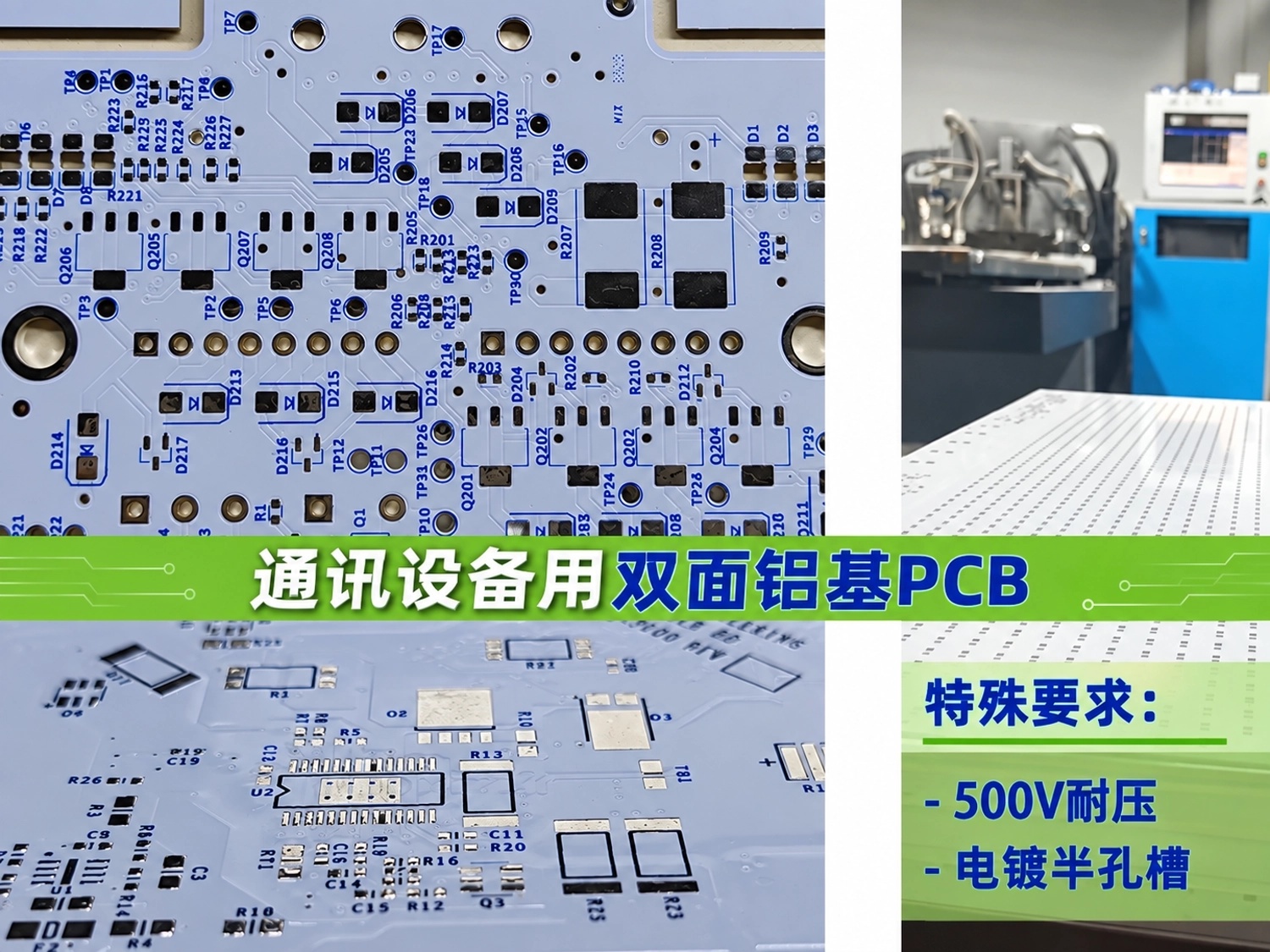

双面铝基板通信设备案例
我们处理过的铝基板项目：通信板项目同时提出双面线路、500 V耐压、金属化孔与半孔槽要求。500 V和特殊结构属于该项目图纸要求，不能直接当成所有铝基板的通用参数。
我们重点核对三处关系：孔壁与铝基的隔离、半孔槽附近的剩余空间，以及成品需要满足的电气测试。如果孔槽位置影响绝缘结构，就要在投产前解决，而不是等成品检验时才发现。
对采购而言，明确这些边界后才能比较报价；对工程师而言，收到的是针对这块板的制造判断。
提交类似双面铝基板图纸 ↗铝基板板边、孔槽与装配尺寸
铝基板的外形要与外壳、支架或散热接触面配合。边缘是否平整、槽位是否准确、安装孔能否对位，都应回到装配图纸判断。
请标出真正影响装配的尺寸。兆红电路会根据板材厚度、外形与加工方式评估公差，不把一个笼统的PCB公差套到每个孔槽上。
项目涉及树脂塞孔时，也请说明孔的用途及验收要求。是否适合采用该工艺，需要结合孔径、板厚和整体结构确认。
铝基板询价需要提供什么
材料型号还没定，也可以先沟通。请把已经确定的电气、散热和装配要求告诉我们，避免用一个未经核实的导热系数代替完整需求。
制造文件：Gerber、钻孔文件、外形尺寸、生产说明和已有的叠层要求。
电气要求：双面互连位置、铜厚、耐压值、测试位置及方法。
整机条件：主要热源、安装方式、散热器接触面及关键装配尺寸。
采购计划：打样数量、后续批量需求及随货检验资料要求。
铝基板制造常见问题
双面铝基板可以做金属化孔吗？
需要结合具体结构判断。请提供叠层、钻孔文件及孔的连接方式，我们会评估孔壁与铝基的隔离空间和成品测试要求，再确认加工方案。
导热系数越高，元件温度一定越低吗？
不能这样判断。绝缘层厚度、发热区域面积，以及铝基板与散热器的接触，都会影响实际温度。导热系数应与整条散热路径一起评估。
表格中的Advanced Technology参数能同时做到吗？
表格按单项参数列示，不代表所有上限能组合在同一块板上。尺寸、铜厚、孔径、绝缘材料和表面处理需要按图纸一并确认。
只有初步方案，没有完整叠层，可以询价吗？
可以先提交现有图纸和必须满足的条件。我们会指出哪些信息足以评估，哪些材料、孔结构或测试要求需要在正式报价前补齐。
