AOI：检查线路图形
在内外层线路蚀刻后检查开路、短路、线宽偏差、间距异常及图形缺失。 精细线路的可制造参数须结合具体设计评估。
检查阶段：内层及外层蚀刻后
PCB品质管理与检测
PCB品质管理：生产过程检验与成品测试
深圳市兆红电路有限公司在PCB制造的不同阶段安排相应检查： 内外层线路检查、成品外观检查、电性能测试，以及按项目要求进行的切片分析。 每项检查对应不同的质量风险。
生产前，我们会根据图纸、产品规格和客户验收要求确认检验项目。 检验结果与生产批次关联，便于出货核对及后续问题追查。
AOI 内外层线路
AVI 成品板外观
电测 导通与绝缘
切片 孔铜与内部结构
PCB线路检测、成品检验与实验室验证
检测方法
PCB检测方法：AOI、AVI、电测和切片分别检查什么？
线路图形、成品外观、电气连接和板内结构对应不同的检查方法。 不能用一种检测结果代替全部质量判断。

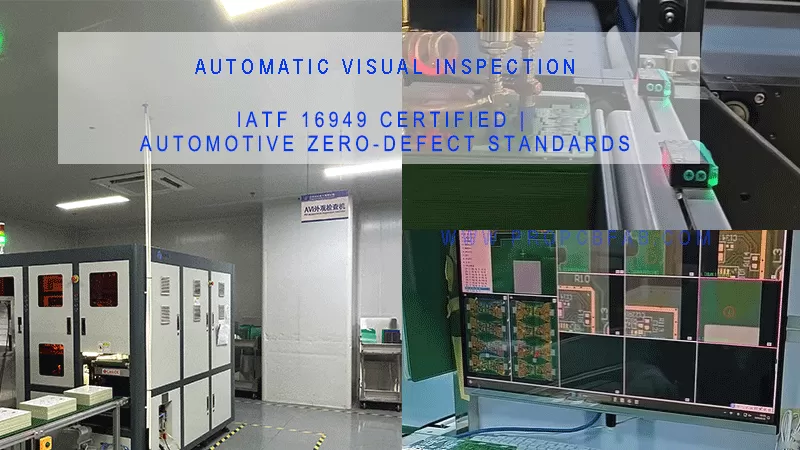

AVI：检查成品外观
辅助识别成品板面可见异常。检验结果需要按照图纸和客户确认的外观标准判定。
检查阶段：成品检验
电测：检查导通和绝缘
使用飞针或测试架，依据测试资料检查网络连接和绝缘情况， 识别开路、短路及非预期连接。
检查阶段：出货前
切片：检查板内结构
在显微镜下观察金属化孔、孔铜状态、层间对位及局部叠层结构。 取样与判定要求按具体项目确定。
检查对象：孔铜及多层结构
生产过程检验
PCB生产过程中设置哪些质量检验节点？
来料、线路、钻孔、电镀及成品阶段分别检查相应项目。 以下为主要检验节点，具体项目以产品规格和订单要求为准。
01来料及材料批次核对
02内层线路AOI
03外层线路AOI
04钻孔与电镀检查
05成品电性能测试
06按要求进行切片
07AVI及外观复核
08记录归档与批次关联
制造过程控制
PCB制造如何控制材料、线路和板内结构质量？
成品测试只能验证部分结果。材料、工程资料、线路制作、 钻孔、电镀和压合需要按照已确认的规格执行，并保留相应记录。
材料
核对材料与批次
将板材、铜箔等来料信息与生产批次关联，便于复产核对及异常追查。
线路
检查蚀刻后图形
通过内外层AOI识别开短路、图形缺失以及线宽和间距异常。
结构
核对孔与叠层要求
对照已确认的孔径、孔铜、板厚和叠层要求检查关键工序；必要时进行切片。
出货
核对成品检验记录
将外观检查、电测结果及适用检验记录对应到生产批次。
批次追溯
PCB批次追溯需要关联哪些记录？
通过生产批次关联材料、制造过程、检验结果和成品电测资料， 为重复生产及质量问题调查提供记录依据。
材料批次
生产批次
过程检验
成品电测
检验与验收依据
PCB检验按哪些标准和客户要求验收？
生产前需明确图纸规格、适用的IPC文件与等级，以及客户指定的检验条件。
IPC-A-600 印制板可接受性判定
IPC-6012 刚性印制板性能要求
IPC Class 2／Class 3 按产品要求确认验收等级
ISO 9001 适用的质量管理体系要求
IATF 16949 汽车电子项目按客户要求核对
RoHS／REACH 按要求提供或核对材料合规资料
检测范围
PCB检测能发现哪些线路、电气和结构缺陷？
线路图形异常
AOI检查蚀刻后的开短路、图形缺失及线路尺寸偏差。
成品外观与电气异常
AVI检查可见外观问题；电测检查导通及网络间绝缘。
板内结构异常
切片用于观察金属化孔、孔铜及局部多层结构。
常见问题
PCB品质检验常见问题
关于AOI、AVI、电测、切片及汽车电子项目检验要求。
PCB内外层线路为什么要做AOI？
内外层线路都可能出现开路、短路、线宽偏差或图形缺失。 在蚀刻后进行AOI检查，可以在后续加工前发现这些线路图形问题。
AOI可以检出1 mil线路，是否代表能生产1 mil线宽线距？
不能。检测设备可识别的特征尺寸与PCB可稳定生产的线宽线距是两项不同能力。 实际制造能力需要结合铜厚、材料、板尺寸、工艺及项目要求评估。
PCB做完AVI外观检查，还需要做电测吗？
需要按项目要求分别确认。AVI主要检查成品可见外观问题； 电测检查导通和绝缘。开路或短路不一定能通过外观识别。
飞针测试和测试架主要检查什么？
两者都可依据测试资料核对电气网络，识别应连接而未连接的开路， 以及不应连接却发生连接的短路。具体方式根据板型、数量和测试要求选择。
PCB切片分析主要检查什么？
切片主要用于观察金属化孔、孔铜状态、层间对位及局部多层结构。 取样位置和判定标准应在项目检验要求中明确。
汽车电子PCB项目需要提前确认哪些品质要求？
应确认客户采用的验收标准、材料与工艺要求、工程变更流程、 检验记录和批次追溯要求。若要求特定体系认证，还需核对证书及适用范围。
项目资料提交
提交PCB图纸，确认制造与检验要求
请提供Gerber文件、叠层、线宽线距、孔要求、适用的IPC等级， 以及其他质量或追溯要求，用于评估项目的制造与检验方案。
